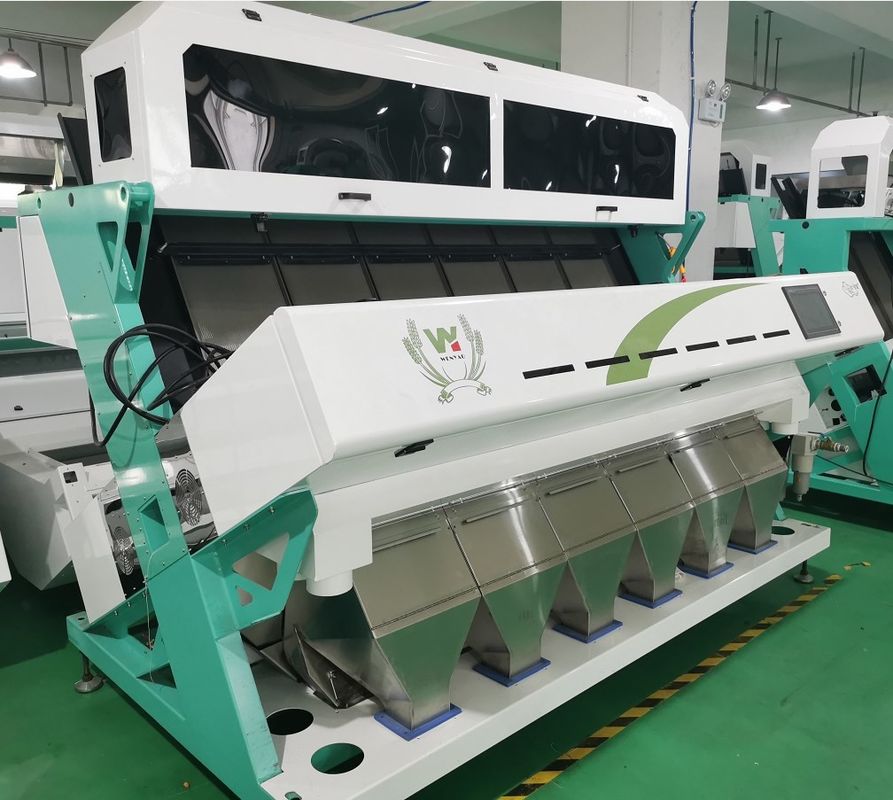

Máquina del cacahuete del eyector del metal, clasificador del color del cacahuete de la cámara CCD

Máquina del clasificador del color del cacahuete con la clasificadora del cacahuete de la cámara de color del CCD

Principios de funcionamiento

Los componentes principales del clasificador del color son tolva de alimentación, alimentador vibrante, canal inclinado, fuente de luz, placa del fondo, lente del CCD, tolva del mercado, boca, compresor de aire, el tanque del aire, y filtro.

Sistema de alimentación

Consiste en la tolva de alimentación, el alimentador vibrante, y el canal inclinado. La materia prima entra en alimentador vibrante de la tolva de alimentación, después automáticamente para ser arreglada en una serie de línea actual continua por la vibración y un mecanismo rector, y de caída a una zona de detección a una velocidad constante después de ser acelerada por el canal inclinado. para asegurarse de que el material esté claramente presente en el gabinete de clasificación. El sistema de alimentación también controla la capacidad de la clasificadora del color además de la función de proporcionar la materia prima. T con el ajuste del periodo de la vibración de la placa de control de flujo de la tolva de alimentación y de la tolva de la vibración, el control de la salida del clasificador del color por tiempo de unidad puede ser observado.

Sistema optoelectrónico

El sistema optoelectrónico es la pieza de la base de la clasificadora del color, que se compone principalmente de una fuente de luz del LED, de una placa del fondo, de una lente del CCD, y de dispositivos auxiliares relacionados. La fuente de luz proporciona la iluminación uniforme estable del material que es probado y de la placa del fondo. La lente del CCD convierte la luz reflejada del material que se medirá en una señal eléctrica en el área de la detección. La placa del fondo proporciona una señal de referencia para el sistema de control electrónico.

Clasificación del sistema

El sistema de clasificación consiste en los accesorios tales como clasificación del gabinete, bocas, suministro de aire. La boca se ha probado experimental que el espaciamiento de la boca y el número de bocas son uno de los factores claves que afectan a la exactitud del clasificador del color.

Sistema de limpieza

El sistema de limpieza consiste en los cilindros, las escobillas de cristal, y otros componentes. Porque algunos artículos vienen con el polvo y otras impurezas que pueden adherirse al vidrio durante el color que clasifica proceso. Una vez que el polvo y las impurezas se atan al vidrio de la ventana, el sistema optoelectrónico puede causar problemas de la cadena-cadena tales como detección falsa, que afectará al color que clasifica el ratio de la exactitud y del remanente.

Sistema operativo

La pantalla táctil granangular en pantalla grande se utiliza para preestablecer el color múltiple que clasifica los modos para los clientes. Y establezca un interfaz antropomecánico amistoso, según las condiciones específicas de los materiales convenientes y rápidos alcanzar el ajuste.

Principio del trabajo del clasificador del color:

La cámara digital del CCD del clasificador del color del CCD del principio de funcionamiento al material es adquisición adoptada de la señal. Analice las señales recogidas, dirigiendo, comparación, para eliminar más allá del valor del material.
Proceso de selección de color como se muestra:

El clasificador del color en el trabajo, tolva de alimentación en el material bajo acción del vibrador es distribución uniforme en cada canal inclinado, la señal del CCD del lugar del material en la prueba, si se encuentra que hay material o impurezas incompetente en el material, el eyector de lanzamiento para soplar las mercancías defectuosas en la tolva. (Arriba solamente para el proceso de trabajo del diagrama, el material real prevalecerá.)

Ejemplos de la clasificación del color:

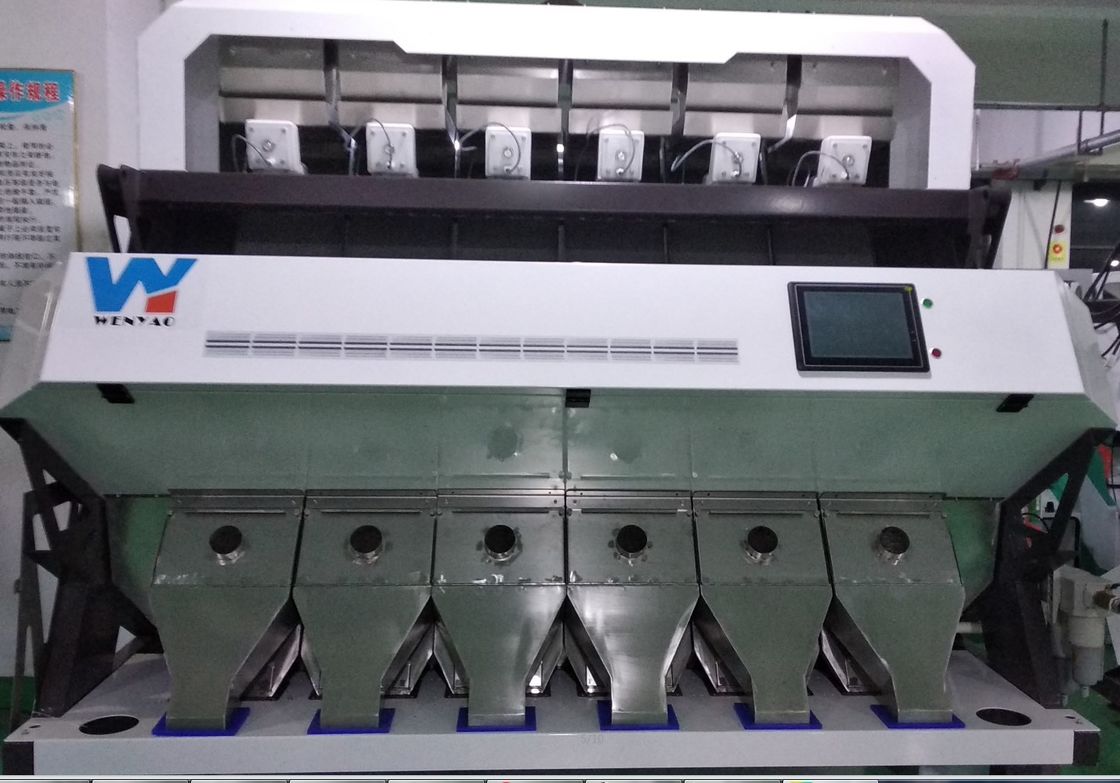

Del sitio de cliente:
